物理学院江颖教授在Science上发表关于二维近藤晶格的研究成果-北京大学物理学院

暂存栏目

科研成果

当前位置：首页 >> 暂存栏目 >> 旧站资料 >> 科研成果 >> 正文

物理学院江颖教授在Science上发表关于二维近藤晶格的研究成果

发布日期：2011-08-17浏览次数：

图1.（A）和（B）二维氧分子晶格的高分辨STM图像（偏压：0.5V），其中（B）为（A）的放大图；
（C）第一性原理计算得到的氧分子在表面的吸附构型；
（D）氧分子晶格的dI/dV和 d2I/dV2谱线，近藤共振态的存在导致费米能级附近的微分电导被抑制。

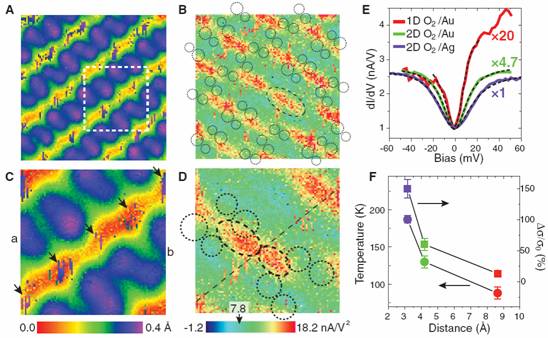

图2.（A）和（C）氧分子晶格的高分辨STM图像（偏压：0.1V），其中（C）为（A）的放大图；
（B）和（D）在获取STM图像（A）和（C）的同时得到的近藤共振态的空间分布图像；
（E）在三种不同的氧分子晶格上得到的dI/dV谱线；（F）氧分子晶格的相干温度、近藤态强度与晶格常数的函数关系。
